Sistemas de graficación Europeo y Americano
Clase: Sistemas de Proyección Europeo y Americano
¿Para qué sirve esto?
Cuando un diseñador, ingeniero o arquitecto quiere mostrar cómo es un objeto (como una silla, una caja o una taza), necesita dibujarlo desde varios ángulos. A esto le llamamos representación gráfica en dibujo técnico.
Cuando un diseñador, ingeniero o arquitecto quiere mostrar cómo es un objeto (como una silla, una caja o una taza), necesita dibujarlo desde varios ángulos. A esto le llamamos representación gráfica en dibujo técnico.
🔍 ¿Qué es una proyección ortogonal?
Es una forma de dibujar un objeto visto desde distintos lados:
- Cómo se ve de frente (vista frontal).
- Cómo se ve desde arriba (vista superior).
- Cómo se ve desde un lado (vista lateral).
Estas vistas ayudan a entender la forma y tamaño del objeto, aunque no lo tengamos en la mano.
🌍 ¿Qué es el Sistema Europeo?
Este sistema también se llama primer ángulo de proyección.
Es muy usado en Colombia, Europa y otros países.
Es muy usado en Colombia, Europa y otros países.
En este sistema, las vistas no se colocan en el mismo lugar donde uno las ve. Por ejemplo:
- La parte de arriba del objeto se dibuja abajo del dibujo.
- La parte izquierda del objeto se dibuja a la derecha del dibujo.
Es como si el objeto estuviera entre tú y el papel, y tú dibujaras lo que ves detrás de él.
🇺🇸 ¿Qué es el Sistema Americano?
También se llama tercer ángulo de proyección.
Se usa en Estados Unidos, Canadá y otros lugares.
Se usa en Estados Unidos, Canadá y otros lugares.
Aquí las vistas se dibujan en el mismo lugar donde se encuentran:
- La parte de arriba se dibuja encima del dibujo.
- La parte izquierda se dibuja a la izquierda del dibujo.
Es más directo y lo usan mucho en Norteamérica.

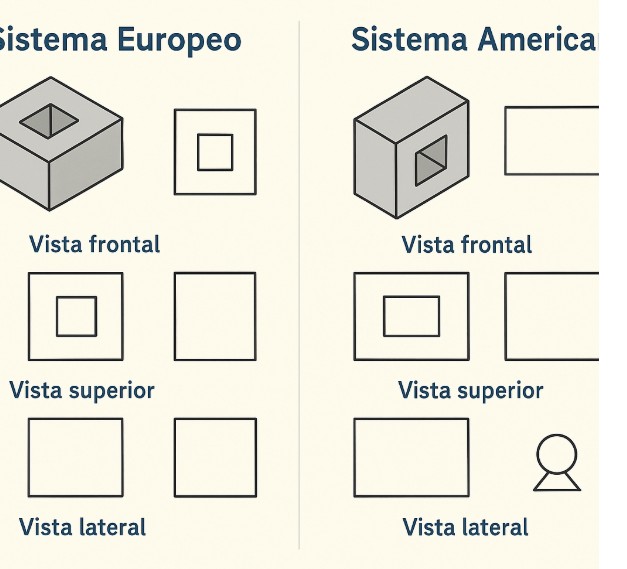

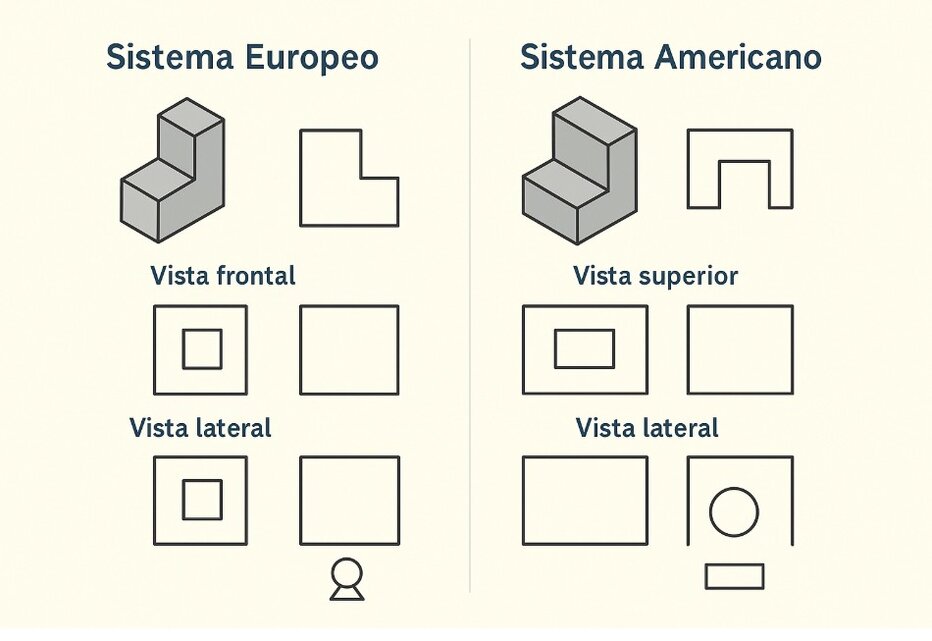

🎯 Diferencias principales
- En el sistema europeo, las vistas se dibujan al lado contrario.
- En el sistema americano, las vistas se dibujan donde están realmente.
Ambos sistemas funcionan bien, pero se usan en diferentes países. Por eso, cuando se hace un plano, siempre se pone un símbolo especial que indica qué sistema se está usando.
🛠️ Actividad para hacer
- Dibuja una caja, una taza o una letra en 3D.
- Haz tres dibujos: vista de frente, de arriba y de un lado.
- Dibuja ese mismo objeto usando el sistema europeo y luego el sistema americano.
- Escribe cuál sistema usaste en cada uno y dibuja el símbolo.
💡 Recuerda
Dibujar no es solo para artistas. También sirve para que otros entiendan lo que tú estás imaginando. Es como hablar con dibujos.
Y tú, ¡puedes hacerlo!
Y tú, ¡puedes hacerlo!
Ver el siguiente video
Favor copiar las preguntas en su cuaderno así como las respuestas de acuerdo a lo que entienda del video. Se debe tener en cuenta los errores de ortografía, por cada error se rebajan décimas.
Igualmente se harán preguntas al azar para ver como les fue en la comprensión del video.
- ¿Qué son las vistas principales en el dibujo técnico?
- ¿Cuáles son los dos sistemas de representación que se explican en el video?
- ¿Qué nombre reciben las tres vistas principales de una figura?
- ¿Cuál es la vista que se toma como referencia principal en ambos sistemas?
- ¿Cómo se identifica el perfil izquierdo en una figura?
- ¿Dónde se ubica el alzado en el sistema europeo?
- ¿En qué lugar se coloca la planta en el sistema europeo?
- ¿Dónde se coloca el perfil izquierdo en el sistema europeo?
- ¿Cómo se representa el perfil derecho en el sistema europeo?
- ¿Qué significa “abatir” los planos en dibujo técnico?
- ¿Qué posición tiene el alzado en el sistema americano?
- ¿Dónde se ubica la planta en el sistema americano?
- ¿En qué lugar se dibuja el perfil izquierdo en el sistema americano?
- ¿Dónde se coloca el perfil derecho en el sistema americano?
- ¿Qué diferencia principal existe entre el sistema europeo y el americano?
- ¿Qué mano se usa para identificar el lado izquierdo de la figura?
- ¿Qué mano se usa para identificar el lado derecho de la figura?
- ¿Qué sucede si se colocan mal las vistas en una representación técnica?
- ¿Por qué es importante saber abatir los planos en dibujo técnico?
- ¿Qué recomendación final da el autor del video a los espectadores?
